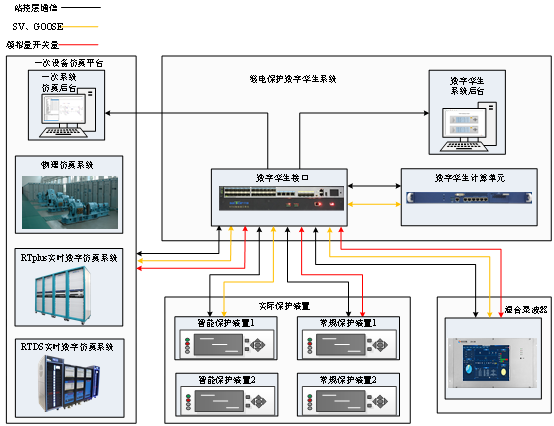

RTDT 繼電保護數字孿生系統是開普仿真自主研發的，通過對保護裝置的保護原理、數據接口等內容進行數字建模，模型可在實時硬件上實時運行，與真實的繼電保護裝置有著相同的外特性，具備一致性、互動性、透明性、共享性等特點。系統由虛擬保護后臺、智能接口設備、數字孿生計算單元等組成，其中后臺實現二次設備建模、計算單元控制、保護界面模擬、虛擬站控層服務等功能，后臺通過智能接口設備與計算單元通訊;計算單元實現虛擬保護邏輯實時計算、SV發布/訂閱、GO0SE發布/訂閱等功能;智能接口裝置實現 SV、GO0SE、模擬量、開關量的信號交互。RTDT 繼電保護數字孿生系統已成功應用于實驗室系統級測試、智能錄波器測試等場景，并經多家用戶試用，技術指標先進，運行情況良好。
開普檢測基于數字孿生內涵并結合繼電保護實際需求，提出了繼電保護數字孿生的概念及4個特性，解決了保護原理層級化透明建模、保護原理封裝接入、常規智能信號交互、模型規范化命名、不同采樣率適配方法、多保護孿生體并行實時運行、保護孿生體人機交互、SCD文件自動生成等多項關鍵技術，實現了孿生保護對實際保護的數字化替代，在系統級仿真測試、仿真實驗室建設、繼電保護專業培訓等領域得到應用。
2023年9月，經過中國機械工業聯合會、河南省電器工業協會鑒定，此項成果達到國際領先水平。
